产品介绍
电磁安全是信息安全的主要组成部分，电磁安全监测是保障电磁安全的重要技术手段，本产品就是为检测和评估电磁环境安全而研制的手持式专业设备。

H-201电磁环境监测仪应用无线频谱监测与软件无线电技术，具有频谱监测、信号探测、查找定位、效能测试四类功能大项，22功能小项。既能完成通用频段的全景监测，实现对现场电磁环境分析评估；又能对专用频段进行扫描探测，发现窃听窃视等异常信号；还能采用方向与强度结合的方式，快速查找定位无线发射装置；同时具备对常规电磁干扰设备的效能测试功能，检验产品质量和防护能力。

设备由全频频谱扫描、瀑布显示分析、图传信号搜索、WIFI频段监测、手机上行检测、屏蔽器效能检测、信号定位排查、干扰器效能测试、数据处理留存、用户操作系统等单元组成，具有自主知识产权，是目前市场中功能最齐全、性能最完善、操作最简捷、性价比最高的专业保密检测装备。适合各级保密检查部门使用，也可推广至有需要的单位、企业、个人。

产品展示

产品特性

1、1~6000MHz全频段无线信号全景或分段频谱扫描监测。

2、快速发现百米范围内功率10mw以上的无线发射装置。

3、独立监测WIFI频段、图传频段、手机上行频段信号变化。

4、移动通信屏蔽器和计算机视频泄漏干扰器效能检测。

5、可疑信号的定位排查，快速确定发射源位置。

6、频谱图瀑布图同时显示,具有频域和时域分析功能。

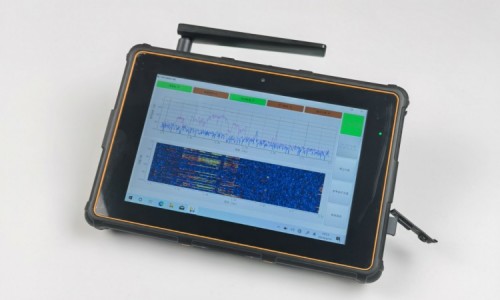

7、手持式三防平板电脑（8寸230x155x35mm），触摸操作界面，简捷方便。

8、大容量存储空间，数据留存时间长，查找方便。

9、win10操作系统，便于扩展与二次开发。

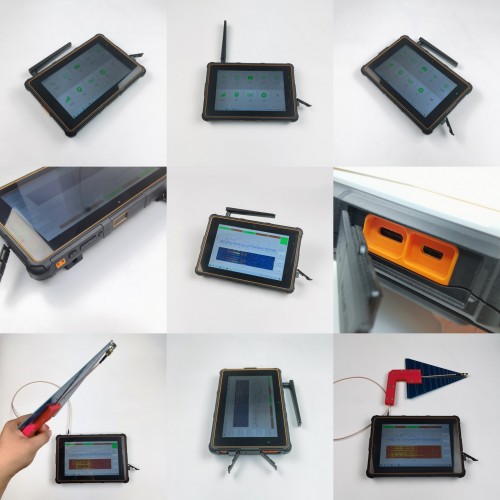

产品细节

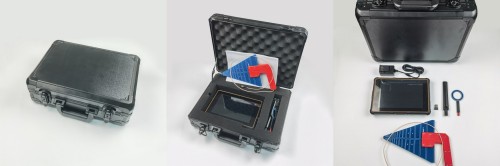

包装清单

装箱清单：主机1台，天线3付，充电器1个，加密锁1个，仪器箱1个。

功能介绍

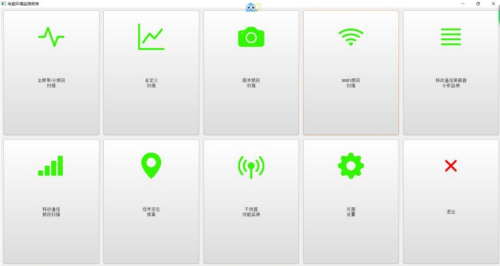

【功能菜单】

8 个功能菜单：全频带/分频段扫描，自定义扫描，图传频段扫描，WIFI 频段扫描，移动通信屏蔽器监测、移动通信频段扫描，信号定位排查，干扰器效能监测。

2 个控制菜单：仪器设置，退出。

开机进入 Windows 界面，快速两次点击频谱监测图标，等待约 5-6 秒后自动进入功能主菜单，根据工作需要选择子菜单进入工作状态。

关机先根据提示退出子菜单，按下主菜单退出键退出程序，回到 Windows 界面。

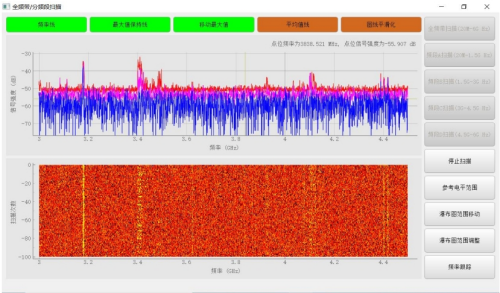

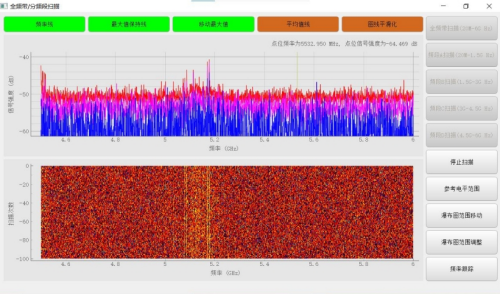

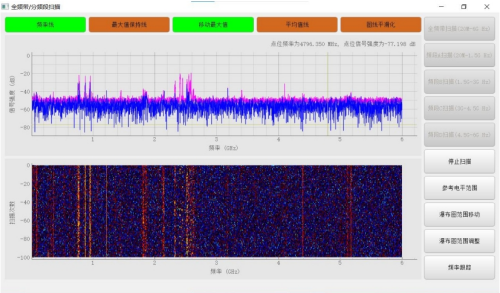

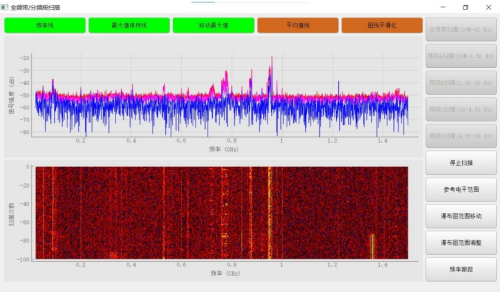

【全频带、分频段扫描】

由 4 个分频段测试界面和一个全频段测试界面组成。测试界面由频谱显示（上）和瀑布图（下）组成，可以获得幅度、频率和时间等信号参数，便于分析信号种类和属性。

● 1~1500MHz 频段

● 1500~3000MHz 频段

● 3000~4500MHz 频段

● 4500~6000MHz 频段

● 1~6000MHz 全频段

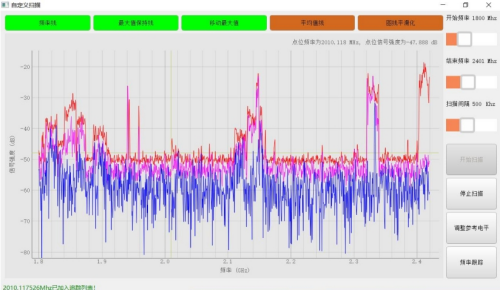

【自定义频段扫描】

自由选定扫描开始频率、结束频率和扫描间隔进行频谱扫描。

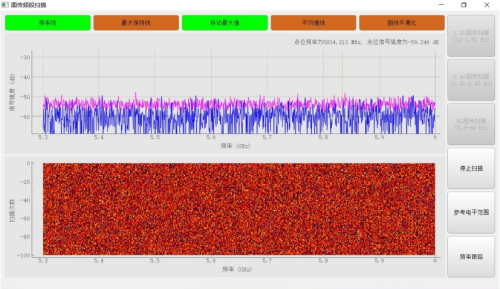

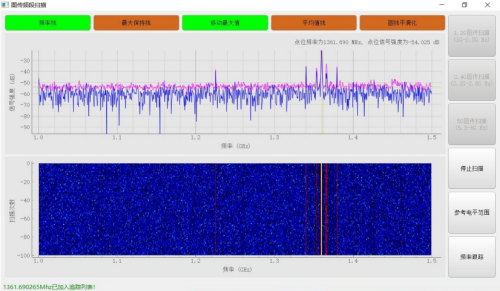

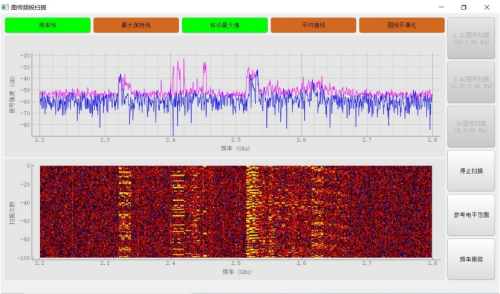

【图传频段扫描】

国际开放的图像传输频段主要有 1.2G、2.4G 和 5.8G 这 3 个频段，目前市场所见的大部分无线窃听窃视设备及无人机都使用这些频段，台湾生产的所谓“全频段图像搜索仪”实际上就是只搜索这 3 个频段，设备设计了图传频段独立搜索功能。

● 1.2G 频段

● 2.4G 频段

● 5.8G 频段

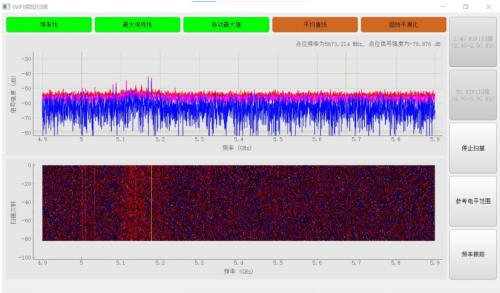

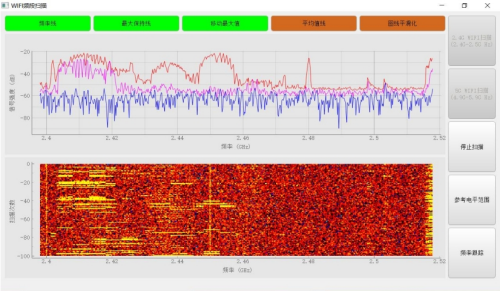

【WIFI 频段扫描】

按照国际规定的 WIFI 频段划分，设备设计了独立的搜索频段，完成对 2.4G 和 5.8G 的WIFI 频段进行搜索扫描。

● 2.4G 频段

● 5.8G 频段

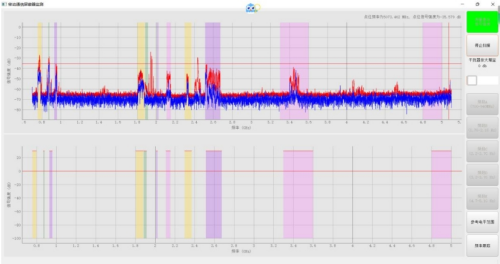

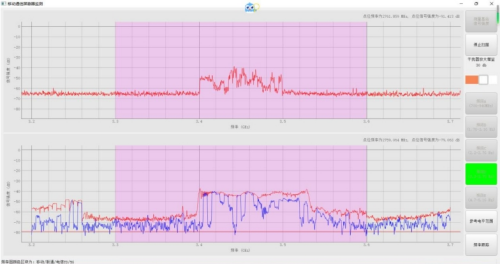

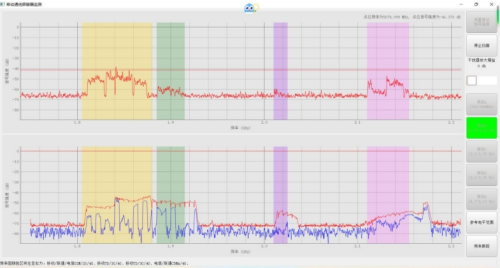

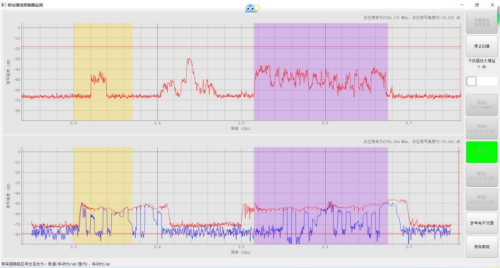

【移动通信屏蔽器监测】

按照国家和军队相关标准划定的频段，分段测试移动通信屏蔽器干扰频段覆盖范围及发射强度，直观检测屏蔽器性能。

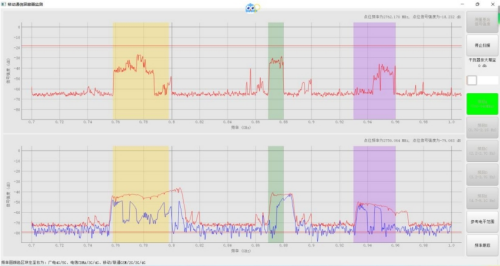

◆ 基站信号检测

按下“测量基站信号强度”键，进入基站信号测试，根据当地信号情况，一般测试时间在 10 - 30 秒，信号较好时间偏短，反之则长，按下“停止扫描”结束测量。

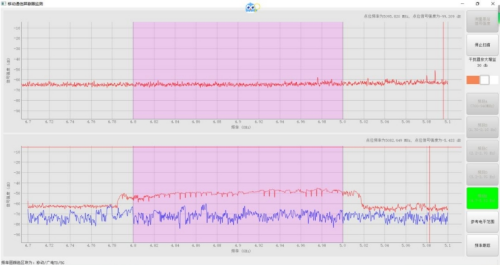

◆ 屏蔽器效能测试

打开待测屏蔽器，预热 3 分钟。

根据移动通信频段分布和屏蔽器相关标准，分为 5 个测试频段进行测试。

分别为 0.7~1G、1.7~2.1G、2.2~2.7G、3.2~3.7、4.7~5.1G。

有颜色区域为相关标准规定的屏蔽器干扰频段。

◆ 放大增益的调整

在进行基站信号测试时，放大增益固定在 50。

在进行屏蔽器效能测试时，放大增益预定在 0。

由于屏蔽器发射强度的不同，在显示波形过高或过低时，需要调整放大器增益，波形过低增加增益值，波形过高减小增益值。

注意不能在波形显示过程中调整增益，应先按“停止扫描”，在停止状态下调整放大器增益后，再按下相应频段按键，才能在新确定的增益值下开始测试。

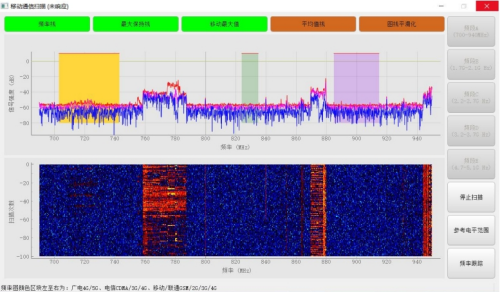

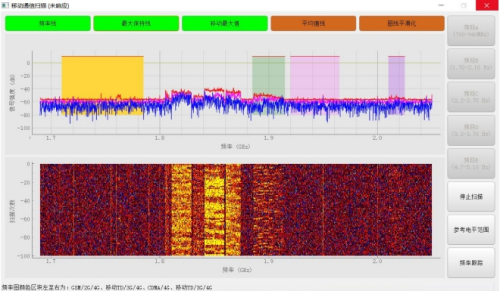

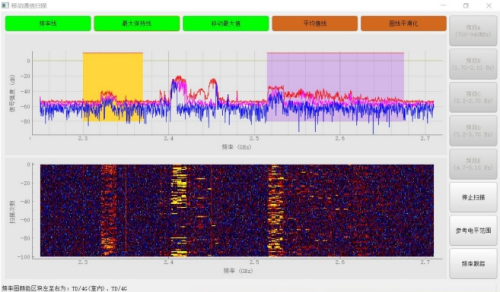

【移动通信频段扫描】

随着移动通信对高速发展，使用手机进行窃听窃视的行为越来越多。设备采用监视手机上行频段的方法，发现和确定发射状态下的手机信号及位置。

设备划分了 4 个手机通信频段，其中上行部分用彩色标出。

● 650~950MHz 频段

● 1700~2200MHz 频段

● 2200~2700MHz 频段

● 3200~3700MHz 频段

【信号定位排查】

在扫描搜索界面发现的可疑信号，通过频率跟踪记录信号频率，在本界面中进行定位排查，根据信号类别不同，可选不同的择侦测频宽、扫描速率和显示间隔。

上面界面显示可疑信号随着监测距离的变化引起的强度变化，从而不断抵近直至发现发射装置。其中红线是最大值保持线，蓝线是瞬时变化值。

下面界面显示每隔一定时间段内（如显示间隔为 1 秒）的信号强度的最大值，此方式可降低断续信号幅度不稳定对定位识别造成的影响。趋势向上说明与发射物的距离在缩短，抵进方向正确。趋势向下说明与发射物的距离在拉大，抵近方向错误。

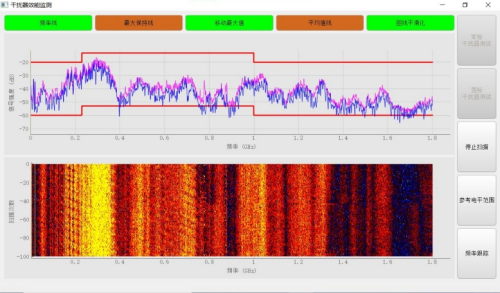

【干扰器效能监测】

根据国家和军队相关测试标准，设计此测试功能，可以检测计算机干扰器的好坏与性能差异，为用户提供了一个简便实用的方法。

【仪器设置】

根据信号搜索的需要，对前置天线放大器增益进行调整，缺省为 50%。

【退出】

退出当前程序，回到主界面的功能菜单。再次按下“退出”，退出系统程序

以上就是本产品的说明，欢迎咨询了解，免费获取产品资料。
