射频PCB板表面常见处理方法适用场景及优缺点介绍

03-24

射频PCB板表面处理方法

为什么PCB需要表面处理?

通常PCB表面覆铜作为导体,铜具有优良电性能和导热性,但是裸铜在空气中极易氧化,氧化层会导致焊接不良。表面处理的过程,就是对PCB上的连接点铜面进行防氧化处理,例如焊盘、插孔等处。PCB的表面处理,是为了保证PCB具有良好的焊接连接性能以及良好的电性能,采取的工艺和方法。

目前常见的PCB表面处理工艺有:喷锡(HASL热风整平)、有机氧化膜OSP、化学沉金(ENIG)、电镀镍金、化学银、化学锡等等,当然,特殊应用场合还会有一些特殊的PCB表面处理工艺。


裸铜

优点:低成本,表面比较平整,在没有被氧化情况下焊接性良好;

缺点:裸铜易氧化,拆封之后需要在2小时内完成布线及元件贴装焊接;双面板不能采用回流焊工艺,因为经过第一次回流焊接之后第二面已经被氧化了。如果有继续长期使用的连接点,必须对其进行镀锡等表面处理,否则后续将无法保证良好的连接。

喷锡,热风整平HASL


适用场景:适用于器件引脚中心距≥0.5mm的PCB。
优点:

  • 可焊性高。

  • 有铅HASL价格低,焊接性能佳,机械强度,光亮度等有铅要比无铅好,但是其具有铅等重金属,不环保,无法过ROHS;如需环保ROHS,采用无铅喷锡HASL。

缺点:

  • 不适用于引脚中心距<0.5mm的器件,因为容易发生焊连。

  • 因为HASL工艺镀层厚度变化比较大,表面平整度差,焊盘与焊盘间的共面度较差,不适用于共面度要求高的场合,如引脚数比较高的BGA。

  • 因为HASL工艺镀层厚度比较大,必须对钻孔孔径(DHS)进行补偿,以获得希望的成品金属化孔径(FHS),典型FHS=DHS-4~6mil。

  • 由于表面处理峰值温度很高,必须使用热稳定的介电材料。

  • 不适用于双面SMT高温回流焊工艺,第二面焊接时容易发生喷锡重新熔融而产生锡珠或球状锡点,影响可焊接性及射频性能。

防氧化有机涂层OSP

适用场景:OSP是目前最广泛使用的表面处理工艺方法。由于其表面平整、焊点强度高,被推荐用于精细间距器件(<0.63mm)以及对焊盘共面度要求比较高的器件的表面处理。

OSP就是在洁净的裸铜表面上,以化学的方法长出一层有机膜。这层膜具有防氧化,耐热冲击,耐湿性,用以保护铜表面于常态环境中不再继续氧化或硫化;在后续的焊接高温中,这层膜很容易被助焊剂迅速清除,露出的干净铜表面,在极短的时间内焊接牢固。

优点:

  • 成本低,具有裸铜焊接的所有优点,板子长期放置三个月也可以保持性能;

缺点:

  • 可焊性不佳,不适合混装工艺(插装元件与贴装元件混装)的单板。

  • 热稳定性差,在首次回流焊接后,必须在OSP厂家规定的期限(一般24h)内完成所有焊接工作。

  • OSP为绝缘层,不适合搭接和压接连接点,如EMC接地、安装孔、测试触点。

可焊接电镀镍金


适用场景:镀金板器件焊接区域。

优点:

  • 可焊性高。

缺点:

  • 成本高,焊点/焊缝存在脆化的风险。

  • 焊盘和走线侧面露铜,不能被完全覆盖。

  • 镀层在阻焊之前完成。

  • 阻焊直接应用在金面,阻焊层的黏结表面处理强度不足。

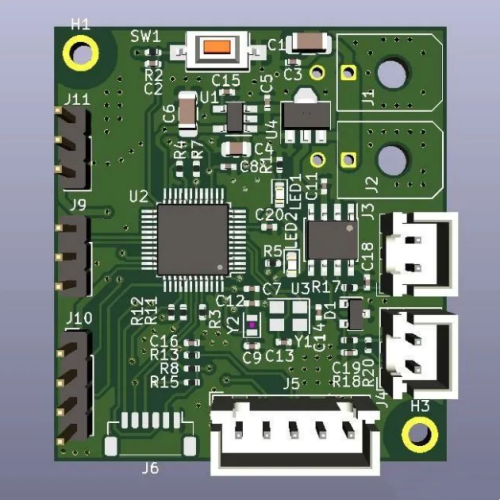

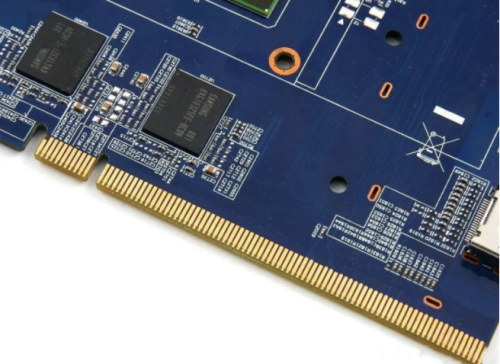

非焊接电镀镍金


适用场景:用于插针、插座、金手指、导轨安装边等耐磨要求的地方。

优点:

  • 抗氧化和耐磨性能好。

缺点:

  • 不可焊。可以在阻焊膜完成后应用,但这种工艺可能导致精细间距器件的阻焊膜剥离。

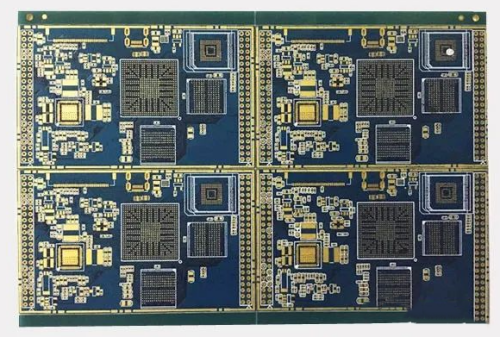

沉金
适用场景: 适用于安装有大量精细间距器件(<0.63mm)以及共面度要求比较高的PCB,也可用作OSP表面的选择性区域镀层,如按键区。

优点:

  • 抗氧化,可长时间存放,表面平整,适用于焊接细间隙引脚以及焊点较小的元器件。可以重复多次过回流焊也不太会降低其可焊性。

缺点:

  • 成本较高,焊接强度较差,焊点/焊缝存在脆化的风险。

  • 存在“黑盘”失效风险。

  • 镍层会随着时间氧化,长期的可靠性是个问题。

  • 浸金层很薄,不能承受10次以上的机械插拔。

沉银

适用场景:适用于安装有大量精细间距器件(<0.63mm)以及共面度要求比较高的PCB。

优点:

  • 成本低,表面平整,适用于焊接细间隙引脚以及焊点较小的元器件。

缺点:

  • 潜在的界面微空洞。

  • 与镀金的压接连接器不兼容,因为两者间的摩擦力比较大。

  • 浸银层很薄,不能承受10次以上的机械插拔。

  • 非焊接区域容易高温变色。

  • 易于硫化(对硫敏感)

  • 存在贾凡尼效应,一般沟槽深度会电镀10μm左右。

  • 因贾凡尼沟槽露铜,在高硫环境下容易发生爬行腐蚀。

沉锡

适用场景: 推荐用于背板(Back Plane)。它能够获得满意的压接孔径尺寸,很容易做到±0.05mm(±0.002mil),此外还具有一定的润滑作用,特别适合于主要为压接连接器的PCB。

优点:

  • 成本低,表面平整色泽均一,良好的致密性与抗氧化性能。

缺点:

  • 回流焊接后塞孔附近镀锡层易变色。这是因为阻焊剂(俗称绿油)塞孔容易藏药水,再流焊接时喷出来与附近锡层反应的结果。

  • 有产生锡须的风险。锡须风险取决于浸锡使用的药水,有些药水制作的锡层容易发生锡须,有些则不太容易产生锡须。

  • 某些沉锡配方药水与阻焊剂不兼容,对阻焊侵蚀比较严重,不适合于精细阻焊桥的应用。
