怎样判断矢量网络分析仪校准状态是否正常

在使用矢量网络分析仪测量过程中，测试人员需要掌握仪器的正确使用方法，并需要自行判断仪器工作状态是否正常；执行校准后，需要判断校准状态是否正常，从而保证测试数据的准确性。

网络分析仪初始状态检查

测试前需要检查网络分析仪是否工作正常，具体步骤：

1.仪器复位

2.每个测试端口分别连开路器或短路器，测量每个端口的反射≈0dB，如果偏差超过3dB，通常表明端口故障；

3.两测试端口之间连直通，测量传输≈0dB，如果偏差超过3dB，通常表明端口故障。

校准状态验证

在使用机械校准件校准网络分析仪后，全双端口校准，复测校准件的开路器、短路器的反射S11，复测直通件的S21和S22，损耗并不是0dB，电长度也不是0，以下图示PC3.5校准件的典型测试结果，校准后复测校准件可以参照。

注意相位的测试值，受到起始频率值的影响。依据矢量网络分析仪的测试原理，起始频率处的第一个相位测量值∈{-180°，+180°}，校准件的相位曲线是一条负斜率的直线，并在±180°翻折。0Hz处的初始相位沿相位曲线到达起始频率处，已经偏离初值，或者可能经过一次或几次的±180°翻折。因此，起始频率相差较大时，同一被测件的相位在相同频率处，可能相差±180°*N。

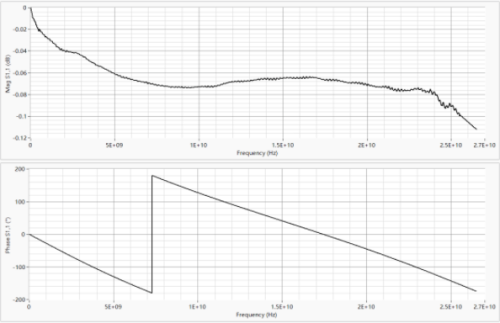

开路器：初始损耗=0，初相=0°，26.5GHz损耗不大于0.2dB

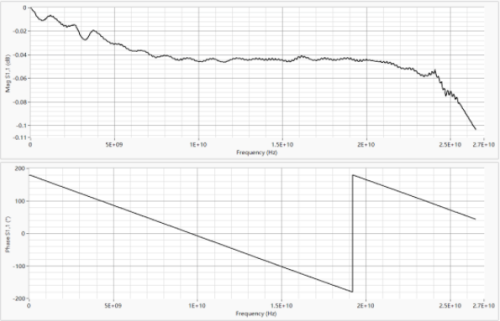

短路器：初始损耗=0，初相=180°，26.5GHz损耗不大于0.2dB

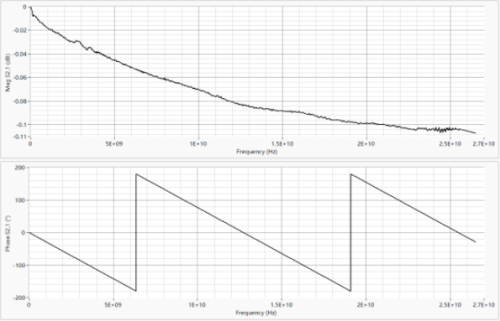

直通：初始损耗=0，初相=0°，26.5GHz损耗不大于0.2dB

直通件验证

在使用TOSM（SOLT）全双端口校准时，容易被人忽视的是直通件THRU参数的准确性，这可能造成测量器件反射参数时的不准确。

如果校准后复测直通件的S11和S22，并且左右方向对调再测一遍，正常状态是S11和S22的结果曲线对调；如果发现两次结果差异很大，就说明直通件的参数错误不可用，需改用未知直通UOSM校准。

校准件的生产企业应确保校准件数据的准确性，数据类型是基于S参数或者数学模型均可。开路器和短路器校准件数据要求准确不能为零；匹配负载的数据可以是准确S参数或者标准匹配阻抗；直通件的数据要求准确不能为零，且必须满足互易性，如果检查当前使用的直通件数据为零则不可用，须改用未知直通UOSM校准。
