EVM（Error Vector Magnitude）是在频谱分析仪和通信中经常听到的一个词，第一次见到这个词，莫名就觉得它充满故事性。在通信网络中，为了保证信号传输的质量，我们需要验证发射器以及接收机的性能。发射器的性能评判指标是多样化的，但EVM一个指标，便可将它们“一波带走”。
很多人在做发射链路设计的时候，对于发射链路的每个模块的贡献率不知道如何计算，例如相位噪声、功放的p-1如何选择，每个模块具体有多大的影响。对于EVM每一路的设计规划和功放的EVM恶化很难做评估。

EVM根据公式计算，是一个累计的量，相位噪声，滤波器，功放都会对EVM产生累计影响。

今天利用模型进行输入信号、功放、相位噪声进行发射系统的EVM累计评估。

模型可以根据输入信号的参数及功放的线性系数进行仿真，比如输入信号可以设置略微16-QAM，SNR设置为40dB。功放的IIP3可以根据自己的功放设置，我这里设置是45dBm。相位噪声我设置的是偏10kHz,相位噪声为-85dBm/Hz

功放的线性模型可以根据宽窄带设置，例如窄带用无记忆模型。宽带用记忆模型。（DPD仿真的重要模型）。

先看16QAM，SNR=40 ，功放IIP3为40dBm.

fs = 1000;                                                         %调制阶数
M = 16;
snrdB = 40;
refConst = qammod(0:M-1,M,'UnitAveragePower',true);
data = randi([0 M-1],1000,1);                                      %调制模型
modSig = qammod(data,M,'UnitAveragePower',true);
noisySig = awgn(modSig,snrdB);
amp = comm.MemorylessNonlinearity('IIP3',45,'AMPMConversion',0);
pnoise = comm.PhaseNoise('Level',-85,'FrequencyOffset',10000,'SampleRate',fs);

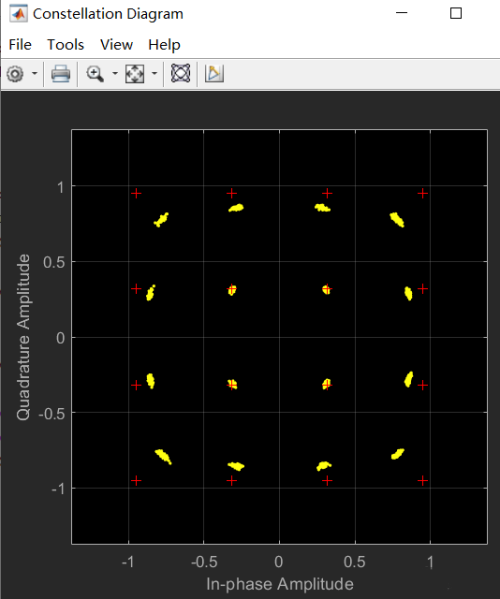

evmRMS = 4.7861

snrEst = 26.3232

改变变量，相位噪声恶化，偏10KHZ,相位噪声恶化到-70dBm/HZ

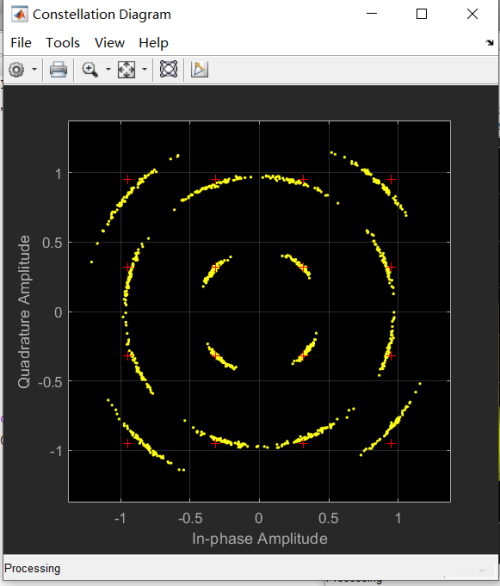

星座图已经无法识别。

evmRMS = 14.0960

snrEst = 17.0216

改变输入信号的峰均比，改为64QAM

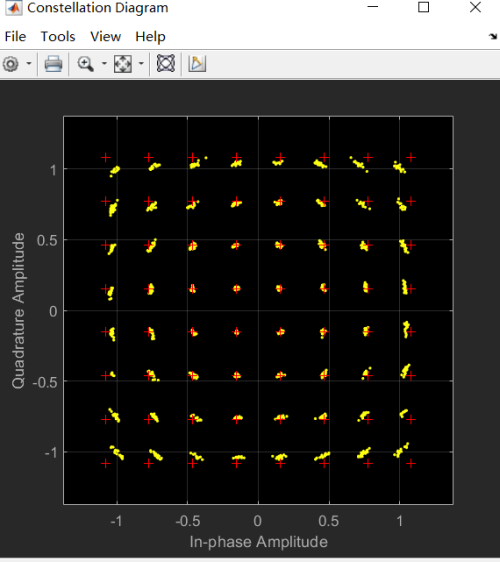

evmRMS = 5.3279

snrEst = 25.4539

改变功放线性输出，IIP3为40dBm。

evmRMS = 13.8105

snrEst = 17.0653

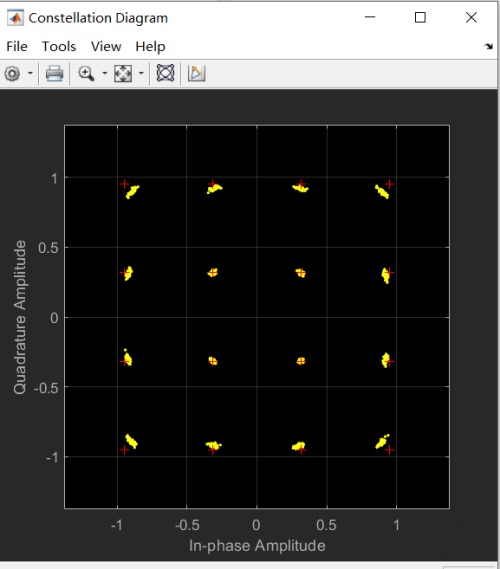

EVM恶化，16QAM可识别。

总结

通过仿真，可以计算出，每个模块对整体EVM的贡献值。
