接收机中的信道选择滤波器和预选滤波器简介

07-26

接收机中的信道选择滤波器和预选滤波器简介

接收机在工作时,可能会遇到两种类型的干扰,一种是带内干扰,一种是带外干扰。

接收机需要在有这两种干扰的情况下,依然能正常接收有用信号。

如果有强干扰信号的时候,接收机如果进入非线性状态,就会对有用信号的质量产生影响。

也就是说,有干扰,特别是强干扰的时候,要求接收机的非线性指标必须非常好。

这样的话,设计难度就非常大。而且越到后级,对器件的非线性要求越高。

那怎么办呢?

首先,想到的是,用滤波器滤掉这些干扰。我们先来看带外干扰

什么叫带外干扰?

假设接收机工作频段是900MHz~1000MHz,那么当干扰信号的频率小于900MHz或者大于1000MHz,则称为带外干扰。

一般的接收机,都会在LNA之前,放一个预选滤波器,来滤除带外干扰。

预选滤波器的损耗会直接影响接收机的噪声系数。

因此,在对预选滤波器进行设计的时候,需要在带内插损和带外抑制度这两个指标之间,进行折中。

再来看看,带内干扰。

什么叫带内干扰?

还是假设接收机的工作频段是900MHz~1000MHz,那么当干扰信号的频率在900MHz~1000MHz时,则称为带内干扰。

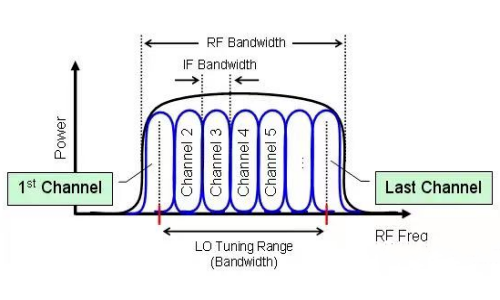

通常在通信系统中,有射频工作频段,比如上面的900MHz~1000MHz。在这100MHz的工作频段内,又会分很多信道,比如假设一个信道带宽为1MHz,那么这个工作频段内,就有100个信道。

接收机工作时,接收的可能是其中某个信道上面的信息;此时,其他信道上的干扰,则称为带内干扰。


带内干扰,没法通过预选滤波器来滤除,所以需要用信道选择滤波器(channel-selection filter)来滤除

在射频频率处,也就是紧接着天线的那一级处,想要进行信道选择滤波的话,对滤波器的要求是非常高的,甚至是无法实现的。

所以,就有变频这一操作,把射频频率变频到相对较低的中心频率,然后再进行信道选择滤波

需要注意的是,在预选滤波器和信道选择滤波器之前,要保证接收机处于一个线性的状态。
