短波为什么要用那么多种天线

短波通信的工作频率是3~30 MHz，主要是以天波方式传播，即通过电离层对短波的反射和散射机制，完成短波信号的发送和接收。短波通信的优点是机动灵活、设备简单、成本低廉、易于重建、受地形影响小和具有较强的抗毁性。因此，短波通信一度成为承担国际通信业务的主要技术手段，多年来被广泛应用于政府、外交、气象、商业等部门，用于传送语音、文字、图像、数据等信息。

常用的短波天线主要分三类：鞭状天线，半环天线，三线天线。

在了解天线对通信的传输影响时，先来了解一下短波的传输。

短波的传输主要分为两种方式：天波和地波。

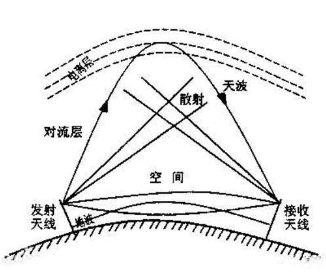

天波是短波的主要通信方式，短波信号发射后，经过电离层反射回地面，不受障碍物的影响。

地波就是沿地面传播。天波衰减小，但不稳定，地波传播稳定，但衰减很快。

内陆地区地面电导率低，对电波吸收很强，所以在我国北方，地波传播不到20公里就衰耗殆尽了。而天波传播，因为天线有辐射角，因此经电离层反射回到地面时必然拉开一段距离。对于车载鞭天线和多数其他车载天线，从发射点到天波落地点的近距离约为80~120公里。在20~120公里这个区间内，地波和天波都覆盖不到，就形成了盲区。

天线，半环天线

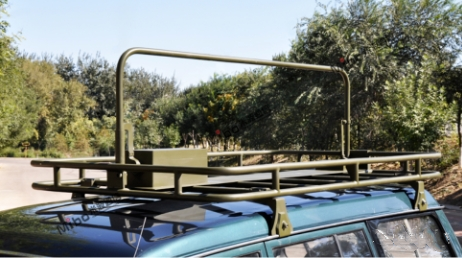

半环天线是为了解决短波的通信盲区，依靠半环结构和调谐，可以产生高仰角辐射，这种天线的特殊结构使其形成“喷泉状”对天辐射，辐射区集中在90°～40°高仰角至中仰角方向，因此经电离层反射回到地面后完全覆盖了半径500公里之内的区域，盲区当然就不存在了。

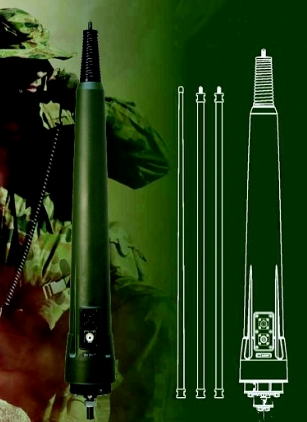

鞭状天线，也称垂直天线。

主要用来地波传输，一般我们所说的天调在在鞭状天线和半环天线。

三线天线

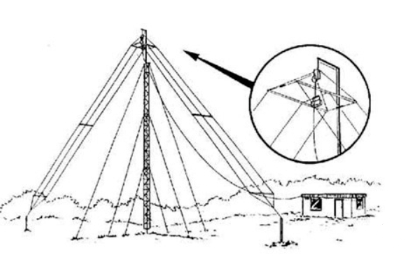

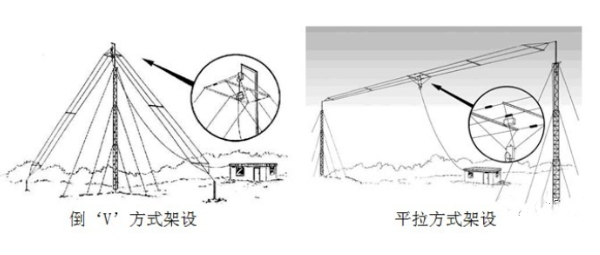

三线天线采用组抗非整比变换和振子线末端加载家属，使天线频段扩宽，根据架设方式可以全向通信，免调谐，效率高等特点。主要用来传输天波。
