一、射频连接器接头的分类，使用环境和工作频率
| 同轴连接头类型 | 应用领域 | 工作频率 |
| N | 高可靠性，复杂的测试环境肯定行 | DC-18 GHz |
| QN | N型快插版本 | DC-6 GHz |
| F | 75欧姆的典型代表，有线电视领域专用，有英制公制区别哦 | DC-3 GHz |
| BNC | 卡口式，多用于低频测试，示波器上经常看见是吧亲 | 一般DC-4 GHz |
| TNC(BNC改良型) | 抗震性，多见于便携电台 | 标准型DC-11 GHz |
| 7mm（又称APC-7或者平接头） | 无极性，一般用于高精度仪表比如网分，这个东东很贵很贵 | DC-18 GHz |
| HN | 高耐压，最高工作电压可以达5kV，N型的高电压版 | DC-4 GHz |
| LC | 大功率场合就靠它 | DC-1 GHz |
| DIN7-16（也称7/16） | 蜂窝通信中亲们很常见吧 | DC-7.5 GHz |
| SMA | 这个就广泛了，从示波器到天馈系统都有 | DC-26.5 GHz |
| QMA | SMA快插版 | DC-6 GHz |
| SMB | 数字通信、无线电设备老常见了 | DC-4 GHz |
| SMC | 各类尺寸空间受限环境 | DC-10 GHz |
| MCX | 重量和尺寸受限制的应用场合 | DC-6 GHz |
| MMCX | 射频线路板上有木有啊亲 | DC-6 GHz |
| SMP | 小型化线路板中 | DC-40 GHz |
| BMA | 盲插型，板级上很常见了 | DC-18 GHz |
| 3.5mm | 应用于高精度高频测试环境，仪表面板上多的是，但是贵哦，亲们小心 | DC-34 GHz |
| 2.92mm（K型） | K波段测试最常用 | DC-40 GHz |
| 2.4mm | 仪表级测试，Keysight家的网分没少用它 | DC-50 GHz |
| 1.85mm（V型） | 仪表级，少量使用，安立家的发明 | DC-60 GHz |
| 1mm | 劳斯莱斯级，一般人见不到 | DC-110 GHz |
二、射频连接器的连接方式
(一)、螺纹式连接：如7/16、N型、TNC、SMA等。由于采用螺纹式连接，使插头与插座配合更加稳定、可靠、防振抗撞能力更强。
(二)、卡口式连接：如BNC、C型等。由于采用卡口式连接，使用方便，连接不易松动、分离又很迅速，很多医疗设备、电子仪器中使用。
(三)、插入式连接：如SMB、MCX、QMA、QN等。其特点是有些采用了锁紧结构。大部份都是体积小、重量轻、结构紧凑。适用于系统对重量、体积有要求的仪器设备，特点适用于抽屉式、排列式、积木式安装。
(四)、浮动(盲插)连接：如MBX、AFI，BMA等。由于浮动连接，使用方便，有一定的盲插功能，X，Y，Z三个方向能偏移1mm，甚至更大、分离很迅速，多用于PCB板之间用量较大的连接。

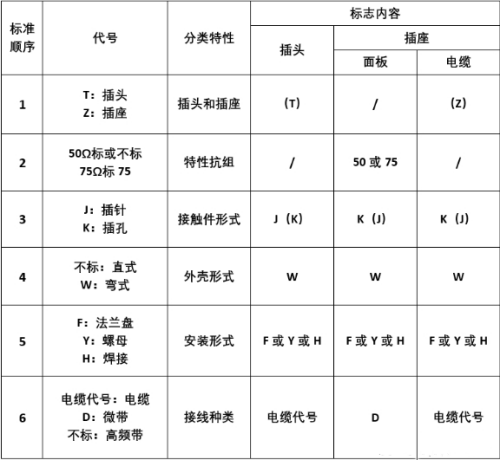

三、射频链接器的命名方式
注意事项：
J表示插针，公头；K表示插孔，母头；W指弯头；F指法兰；Y指螺母；H指焊接；RP指反极
标准的公头：内螺纹+内针；标准的母头：外螺纹+内孔
RP表示反极性，RP公头：内螺纹+内孔；RP母头：外螺纹+内针
例如：
SMA-J 内螺内针（正常公头） SMA-K 外螺内孔（正常母头）
RPSMA-J 内螺内孔（内针变内孔）RPSMA-K 外螺内针（内孔变内针）

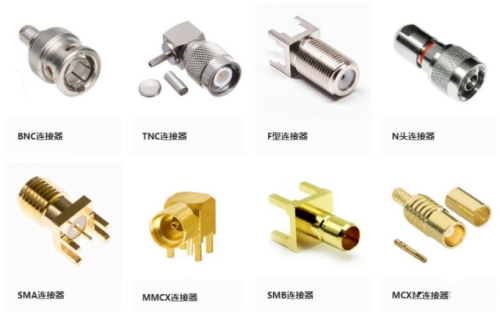

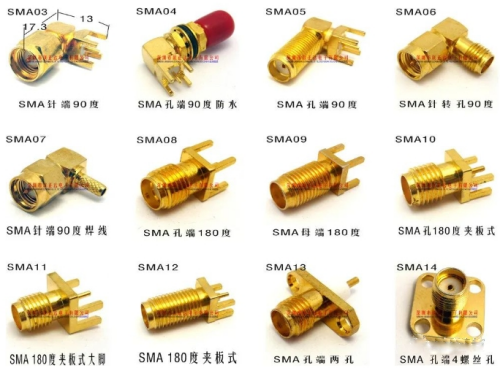

四、部分接头图片
