案例分享--TDD F1频段干扰FDD 2.1G频段问题

故障现象
运营商D某站点为E//LTE 2.1G设备，使用中兴通讯的R9224H M1821设备替换，使用LTE 1.8G替换E//LTE 2.1G并同步开通FNR 2.1G 40M，天线利旧，站点告警消除后，开始对该站点进行SSV验证。

该站下挂的本站3个小区及拉远的3个小区基本业务正常，但是本站小区1026上传速率进一直是80 Mbps左右，无法通过单验（单验标准155 Mbps）。同时本站其它小区上传速率都通过单验，平均上传速率达到180 Mbps，需要对该小区进行排查。

对小区1026扫频发现有干扰存在，SLOT(4)和SLOT(5)扫频如图1和图2所示，其它SLOT也类似，左边NI抬升到-100 dBm。

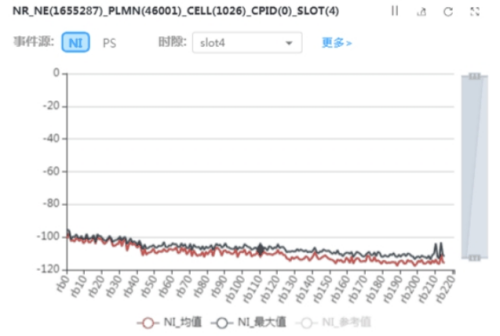

图1 SLOT(4)扫频

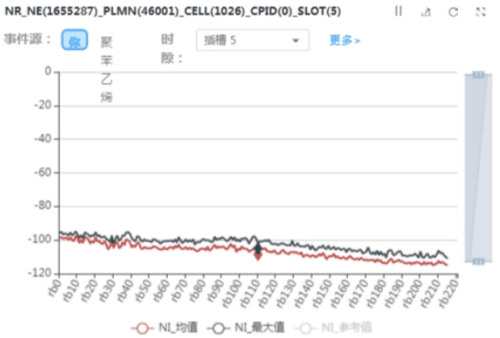

图2 SLOT(5)扫频

故障分析

初始排查

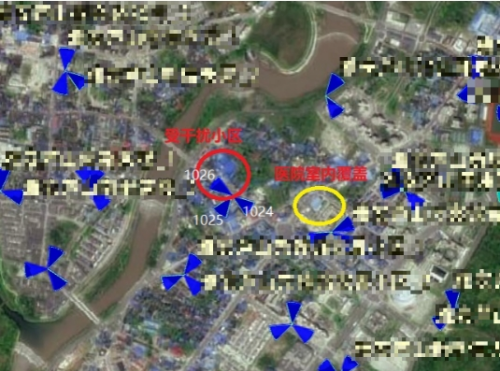

该站点三个小区覆盖方向如图3所示。其中1026覆盖河边，干扰最大，图中用红圈标注。1024覆盖居民小区以及医院（图中用黄圈标注），有轻微干扰。

图3 受干扰小区情况

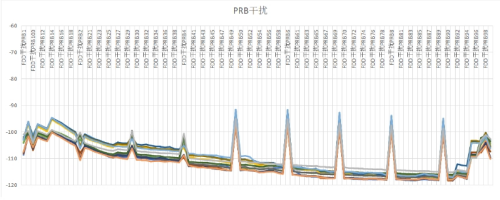

通过其它途径确认替换前E//LTE 2.1G设备就有干扰，PRB干扰图如图4所示，同样是左高右低。前期排查过多次，但没有找到干扰源，证明干扰并非来自设备内部。

图4 PRB干扰图

附近有医院室内覆盖使用LTE 2.1G，怀疑室内覆盖信号外泄露导致该小区有干扰。

通过锁频测试有信号外泄露，如图5所示。夜间对室内覆盖闭站处理，但1026小区干扰没有减弱。同时该站的1024小区主瓣打向医院，受到干扰较小，而反方向的1026受到干扰较大，于是排除医院室内覆盖LTE 2.1G的干扰。

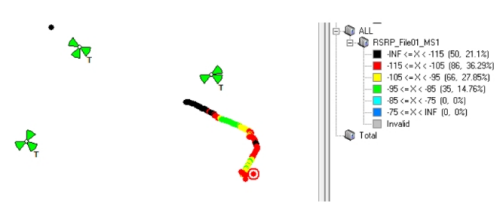

图5 锁频测试

由于现场下载测试正常，主要问题为上传不达标，因此干扰主要出现在运营商D的UE上行频段1920 MHz~1940 MHz，FNR 2.1G频率设置如图6所示。

图6 2.1G FNR频率设置

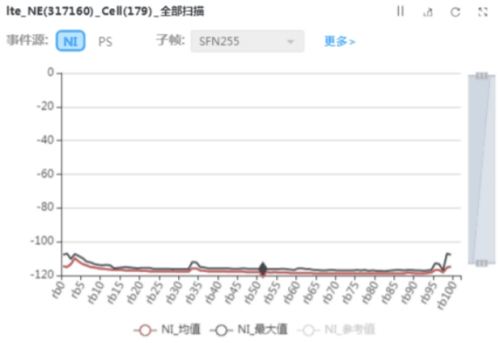

对同站LTE 1.8G进行网管干扰测试，也发现有干扰，如图7所示。

图7 干扰测试

通过上述排查，确认该外部干扰长期存在并且稳定，主要干扰1920 MHz~1940 MHz频段，需要现场进行扫频排查。

扫频排查

现场从干扰最大的1026小区主瓣3公里的地方向站点移动，但在寻找干扰源的过程中，发现以下问题：

● 干扰频率附近的电平抬升不明显，时隐时现。

● 干扰出现的角度特别小，只有几度的范围。

来到主站所在的楼顶，在扫频仪的天线扫过移动天线时，出现了非常强的干扰，达到-70 dBm。

观察现场环境，确认如下：

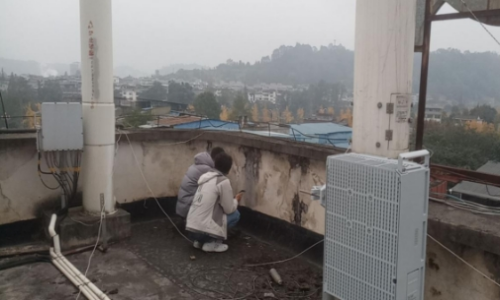

1. 现场扫频FNR 40M和运营商M TDD共站，唯独干扰严重的这个小区是同扇区共覆盖，运营商D的天线在运营商M的天线后面。如图8所示，有“禁止攀爬”红字是运营商M的天线。

图8 运营商D的天线在运营商M的天线后面

2. 在运营商M天线后面，女儿墙下面，上传可以到195 Mbps，下载768 Mbps，在附近测试相当于近点，干扰影响不大。而在楼下和运营商M共覆盖的区域上传只有100 Mbps不到。于是安排在现场进行近点单验，验收通过。

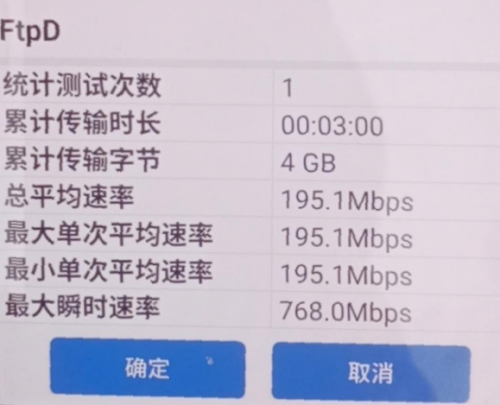

图9 近点速率测试结果

3. 现场核实，运营商M及RRU设备射频信息如下：

运营商M TDD基站为R8878 M1920A，频段为：1904.4 MHz~1914.4 MHz。

设备R9224H M1821（ACA）频段为：1920.2 MHz~1960.2 MHz。

4. 闭塞干扰源验证

协调运营商M，进行TDD小区闭塞。晚上12:34左右暂时闭塞，10分钟左右解闭，从网管观察干扰消失。FDD 2.1G小区NR扫描数据如图10和图11所示，可见闭塞后干扰消失，解闭塞后干扰出现。

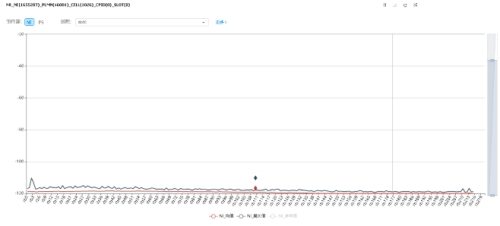

图10 闭塞后干扰消失

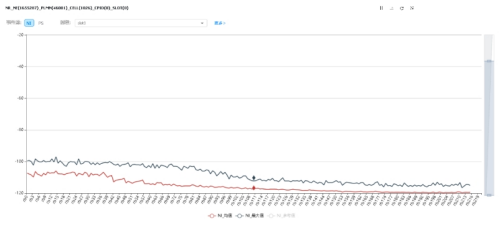

图11 解闭塞后干扰出现

故障处理

两家运营商天线隔离度不够是造成干扰的主要原因。运营商M的TDD基站和运营商D的FDD 2.1G基站共站，运营商M的TDD F1频段与运营商D的FDD 2.1G频段空间隔离度不够。TDD F1杂散干扰，导致运营商D的FDD 2.1G指标波动大，忙时指标变差。

一般情况下天线的水平距离要大于3米，可以尝试如下方式和步骤解决：

1. 调整天线方位角，实时观察NI，确认有所改善后，固化方位角。

2. 两家运营商协调移天线，增加空间隔离度。

通过现场核实，干扰严重的小区1026是同扇区共覆盖，运营商D的天线在运营商M的天线后面，方位角一致，存在一前一后的情况。通过调整运营商D天线的方位角，错开覆盖区域后，干扰有所改善。后期需要两家运营商协调移天线，增加空间隔离度，彻底消除干扰。
