射频通信系统的组成

射频通信主要依靠发射机和接收机。

射频发射机需要注意的是功率的推动放大，预放推末前级，末前级推末级，注意由于增益过高而引起放大器自激，此时已经不稳定，设计时需要在中间加一些衰减，末级甚至末前级加隔离器的方法，有条件可以利用腔体隔开，留够足够的裕度。

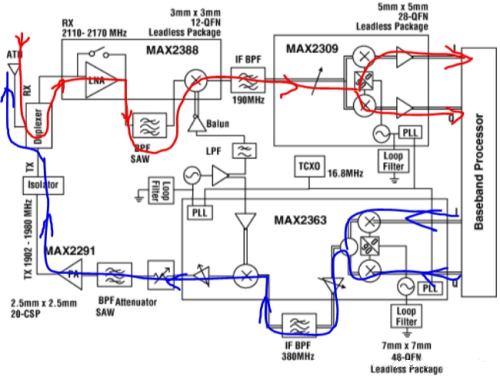

以WCDMA为例，下图蓝色线条描述的是发射机信号行进路线，基带信号I，Q（有用信息携带者）两路经过MAX2363内部的IQ调制器合成一路信号，然后通过可调增益放大器（VGA）放大信号，接着依次通过中频带通滤波（BPF），混频（上变频），放大器，衰减器，声表滤波器，功率放大器，隔离器，双工器，最后通过天线将信号发射出去。

下图红线描述的是接收机信号的行进路线，和发射机对比，就是信号的解调过程；

天线接收空中信号，依次通过双工器，低噪声放大器（LNA），带通滤波器（BPF），混频器（下变频），滤波器，IQ解调器，最后进行基带处理。
