天华中威科技微波小课堂_磁珠和电感的区别

本质来说，磁珠和电感都是抑制高频信号，通过低频信号，而两者之所以不一样是因为材料工艺的不同，磁珠用的是铁氧体，而铁氧体的电阻是和频率强相关的，可以近似认为频率越高电阻越大（拐点之前）；而电感，比如绕线电感，用料的本质是铜线圈，本身的DCR是很低的；

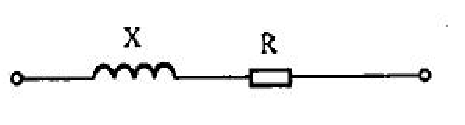

磁珠的等效电路模型

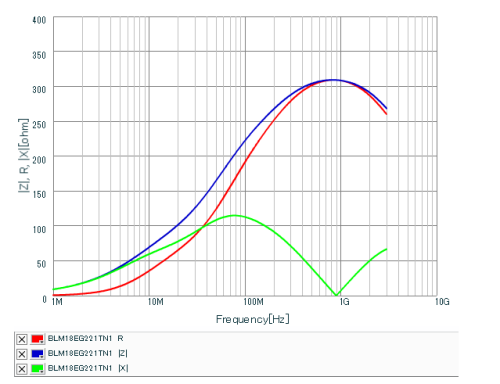

磁珠的阻抗曲线

从磁珠的阻抗曲线可以看出，阻抗Z的曲线和电阻R的曲线大体是吻合的，也就是说，我们可以近似的把磁珠看作一个电阻随着频率增加而增加的耗能器件，所有的高频信号，都被吃掉了，变成热耗散掉了。

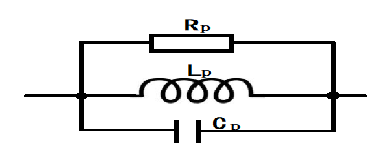

电感的等效电路模型

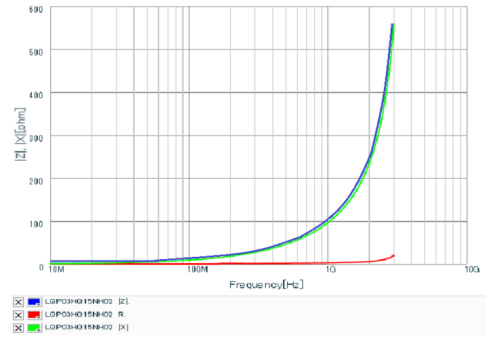

电感的阻抗曲线

上图中阻抗曲线和电抗曲线基本是吻合的，对电感来说，电抗是主要考虑因素，电感上的高频信号是被反射回去，并没有转化成热能，主要考虑的是相位变化和频选特性。

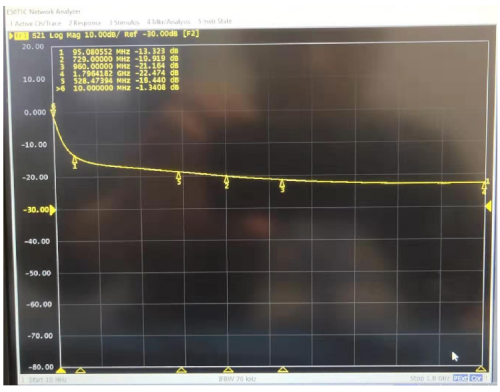

实测串联磁珠的S21曲线

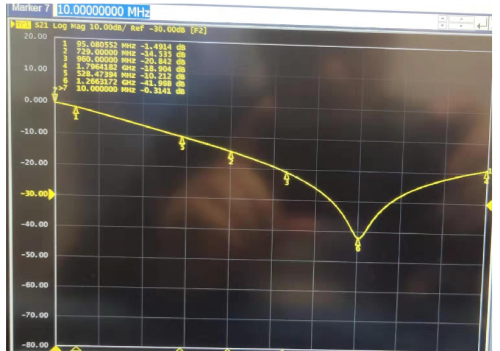

实测串联电感的S21曲线

上面的两幅图也可以看出，对整个高频信号来说，磁珠是来着不拒，统统吃掉的；而对电感来说，不同频率还是不同对待的。

总之，对磁珠来说，高频能量被吃掉了；对电感来说，高频能量被反射回去了；记得两幅阻抗--频率曲线就一清二楚了。

磁珠，吃掉高频信号；电感，反射高频信号；磁吃感反。
