天华中威科技微波小课堂_环型器与双工器

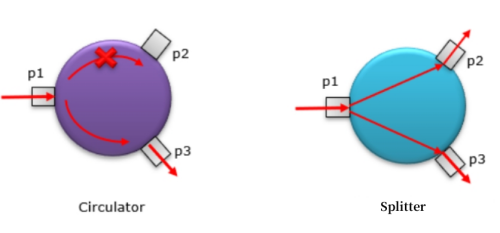

环行器是一种使输入能量（波、信号）仅沿特定方向流过相邻端口的设备。如果你看一下环形器的硬件，很多情况下环形器和功分器看起来很相似。如果比较图中的环形器和功分器，则如下图所示。

你可能会注意到，在环形器中，输入能量 p1 仅在一侧流经相邻端口（本例中为 p3），而在功分器中，输入能量 (p1) 均等分配并流经所有端口，无论功分器的端口的位置如何。

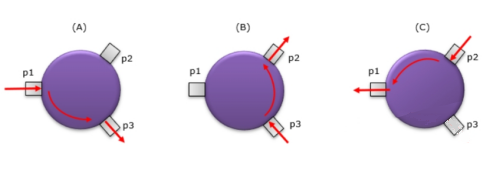

在大多数环行器中，任何端口都可以用作输入端口，任何端口都可以用作输出端口。哪个端口成为输出端口取决于哪个端口是输入端口。例如，让我们看一下下面的例子。在此示例中，如果将信号输入 p1，则能量（波、信号）仅从 p3 流出（不通过 p2）。如果将信号输入 p3，则能量（波、信号）仅从 p2 流出（不通过 p1）。如果将信号输入 p2，则能量（波、信号）仅从 p1 流出（不通过 p3）。看起来能量似乎只在一个方向“循环”。

为什么我们需要环形器？

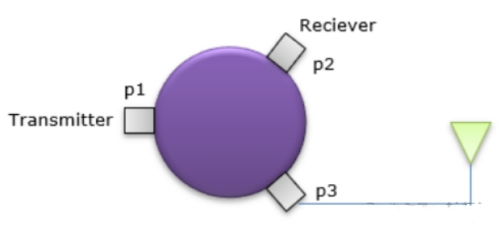

环形器最常见的用例之一如下所示。如果将天线连接到环形器（本例中为 p3），则可以在单独的端口中发送发送器信号（TX 信号）和接收器信号（RX 信号）。即，它可以用作双工器。

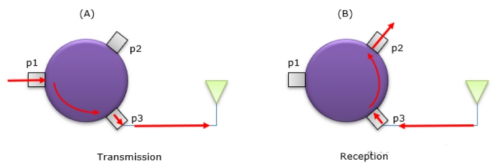

如果绘制如下所示的能量流路径，你可能会很容易理解它如何作为双工器工作。

在使用案例中，使用环形器将 Tx、Rx 信号与 TDD 信号分开。当你使用频谱仪测量TDD信号时，很难判断捕获的信号是上行信号还是下行信号。如果你想设置触发器，这会导致更大的问题。如果你不分开 TX 和 RX，在很多情况下，你为 TX 信号设置的触发器会被 RX 信号触发，反之亦然。

双工器的类型

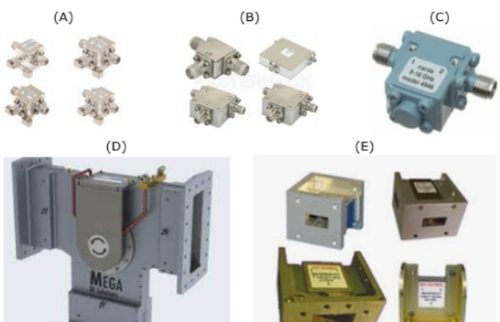

市场上有许多不同类型的环形器。你可以获得射频中使用的普通类型（例如 A、B、C）以及超高频或高功率的波导类型（例如 D、E）

典型规格

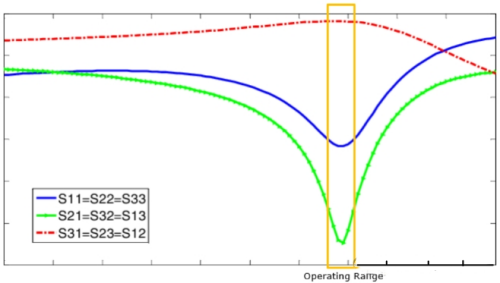

从如下所示的参数图可以很容易地理解环形器的典型规格。假设你想要在橙色框中的频率范围内使用环形器。在某些设备的数据手册中，制造商会提供这样的图表，但有时他们会提供与特定频率的数字相同的信息。

它可以作为所需环行器运行的频率跨度有多宽：理想情况下，如果它覆盖所需环行器的无限频率跨度范围，那就更好了。但在每个环形器中，与任何其他射频设备一样，它仅在特定的频率范围内显示出所需的性能。

有多少输入功率/能量/信号（本例中为 p1）可以传输到所需的输出端口（本例中为 p3）：本例中由 s31（红线）表示。理想情况下，100% 的 p1 功率应转移到 p3（即 p1 = p3），但这在现实中是不可能的。事实上，越高越好。

有多少输入功率/能量/信号（本例中为 p1）可以传输到所需的输出端口（本例中为 p2）：本例中由 s21（绿线）表示。理想情况下它应该是 0（图中的无穷大），但实际上，越小越好。

输入功率/能量/信号（本例中为 p1）有多少反弹（反射回）到输入端口（本例中为 p1）：本例中由 s11（蓝线）表示。理想情况下它应该是 0（图中的无穷大），但实际上，越小越好。
