天华中威科技微波小课堂_什么是半中频干扰

在超外差方案中，中频的选择是一个重要的设计，因为中频是最接近ADC输入端，所以中频的输入关系到整个接收的动态范围。一个干净的中频意味着混频杂散不会落入中频，再通过中频滤波器设计选择，可以实现很好接收机的杂散抗扰度。（这里的杂散主要考虑的是混频器的M*N）

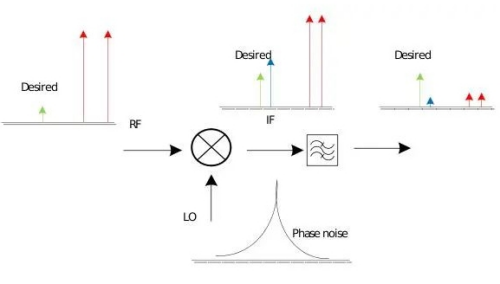

在对超外差接收机的设计时，互调抗扰度是接收机的一个重要的考察指标，互调抗扰度指的是在天线口输入两个干扰信号，使干扰信号产生的互调正好落入中频带内，输入的干扰信号和灵敏度之间的差值就是互调抗扰度。接收机我们主要考虑三阶互调的干扰，因为三阶的干扰更容易落到中频带内。

因为互调干扰的产生是因为系统的非线性产生的，可能是前端的LNA，也可能是Switch，mixer，所以设计接收机的互调抗扰度，主要就是设计接收机的IIP3

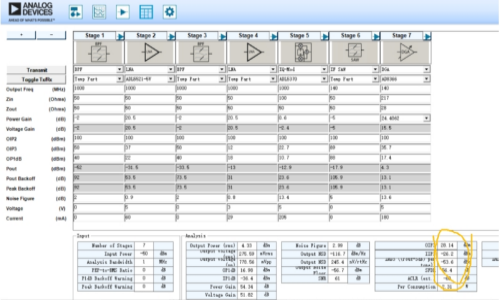

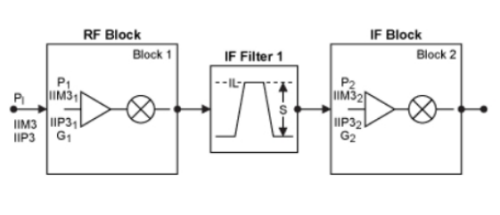

系统的IIP3可以根据级联公式计算，也可以通过仿真工具计算。

那么什么是半中频干扰呢？

半中频干扰与互调干扰定义不同，半中频的干扰主要由混频器的M*N杂散产生，它的定义是如果IF=RF-LO,那么镜像频率是LO-IF，IF=2干扰-2LO，也就是说一个干扰信号与本振混频，混频出的杂散频率为中频频率的一半，杂散的二次谐波正好落入带内影响接收机的解调。

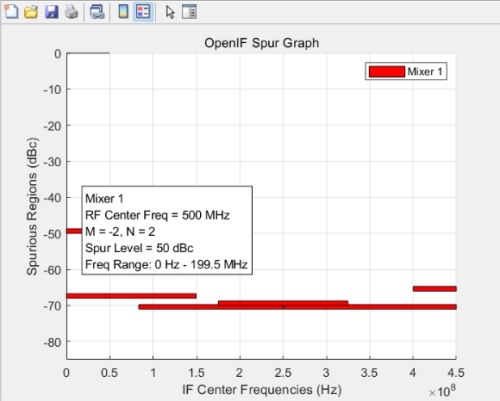

从这个定义可以看出，半中频主要来源是混频器的2*2杂散。所以半中频的抗干扰能力主要是混频的线性。

从上述定义可以看出，互调抗扰性与中频的规划无关，主要由系统的线性决定。

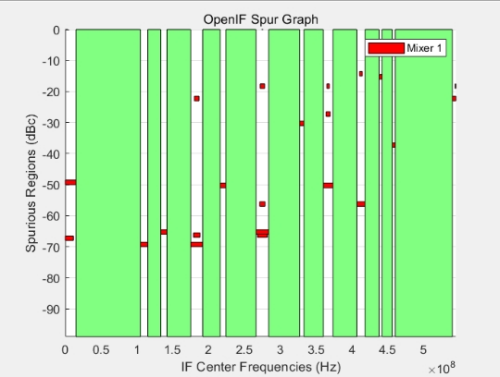

而半中频的干扰就与中频的设计和规划有关。

计算的方式也与三阶互调的计算不同，三阶互调的干扰频率都离主信号较近，无法通过射频滤波器抑制，所以三阶互调计算的是系统的IIP3。

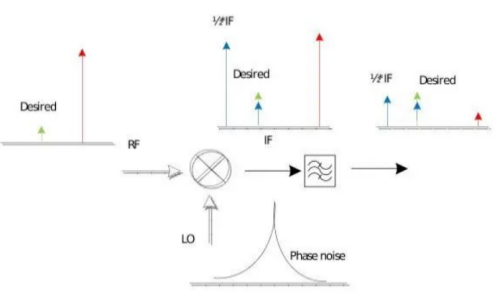

而半中频从上图可知，可以从两个角度来实现对半中频的抑制，一个是射频前端的滤波器，通过中频的频率规划，将半中频的干扰频率LO+1/2*IF,规划到射频滤波器之外，通过射频滤波器来实现对半中频频率的抑制，另一方面可以通过计算选择更好IIP2的混频器。

IIP2的计算和IIP3的计算方式一样。
